埋刮板輸送機，刮板輸送機，刮板輸送機型號
技術信息 Telephone counseling
我要訂購 Ordering 產品詳細參數: 點擊:次

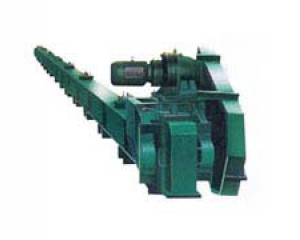

埋刮板輸送機
主要用途： 一、用途及特點：
埋刮板輸送機是輸送粉塵狀、小顆粒及小塊狀等物料的連續運輸設備，可以水平、傾斜輸送，輸送物料時，刮板輸送機刮板鏈條全埋在物料之中。刮板輸送機具有結構簡單，使用，造價低廉，輸送距離長，并能輸送灼熱物料等優點，此刮板輸送機廣泛應用于建材、化工、冶金、煤炭、礦山、機械等部門。（一）MS型埋刮板輸送機
|
（一）MS型埋刮板輸送機型號及參數
|
| MS型刮板輸送機主要參數: |
|
型號
|
MS16 | MS20 | MS25 | MS32 | MS40 | ||
|
機槽寬度B(毫米)
|
160 | 200 | 250 | 320 | 400 | ||
|
機槽高度h(毫米)
|
160 | 200 | 250 | 320 | 360 | ||
|
刮
板 鏈 條 |
鏈條節距t(毫米)
|
100 | 125 | 160 | 200 | 200 | |
|
鏈條形式
和代號 |
模鍛鏈
|
DL10 | D12.5 | DL16 | |||
|
滾子鏈
|
GL10 | GL12.5 | GL16 | ||||
|
雙板鏈
|
BL20 | BL20 | |||||
|
刮板形式
和代號 |
T型
|
 |
|
|
|||
|
U2型
|
|
||||||
|
鏈條速度
U(米/分) |
0.16
|
|
|
|
|||
|
0.20
|
|
|
|
|
|
||
|
0.25
|
|
|
|
|
|
||
|
0.32
|
|
|
|
|
|
||
| 輸出送量Q(米8/時) | 11-25 | 17-39 | 23-54 | 48-88 | 67-124 | ||
|
電
|
1.5
|
|
|
||||
|
2.2
|
|
|
|
||||
|
3.0
|
|
|
|
||||
|
4.0
|
|
|
|
||||
|
5.5
|
|
|
|
|
|
||
|
7.5
|
|
|
|
|
|
||
|
11/50
|
|
|
|
|
|||
|
15/13
|
|
|
|
|
|||
|
18.5/17
|
|
|
|
||||
|
22
|
|
|
|||||
|
30
|
|
|
|||||
|
37/40
|
|
||||||
| 刮板輸送機 大長度L0(米) | 80 | 80 | 80 | 80 | 80 | ||
| 允許傾斜安裝角度 |
00<=a<=150
|
||||||
|
（二）MC型刮板輸送機型號及參數
|
| MC型刮板輸送機主要參數: |
|
型號
|
MC16 | MC20 | MC25 | MC32 | ||
|
垂直段機槽寬度B(毫米)
|
160 | 200 | 250 | 320 | ||
|
垂直承載段機槽度高h(毫米)
|
120 | 130 | 160 | 200 | ||
|
垂直空載段機槽高度h2(毫米)
|
130 | 140 | 170 | 215 | ||
|
刮
板 鏈 條 |
鏈條節距t(毫米)
|
100 | 125 | 160 | 200 | |
|
鏈條型式和
代號 |
模鍛鏈
|
DL10 | DL12.5 | DL16 | ||
|
滾子鏈
|
GL10 | GL12.5 | GL16 | |||
|
雙板鏈
|
BL20 | |||||
|
刮板型式和
代號 |
V2型
|
|
|
|
||
|
O型
|
|
|
|
|
||
|
O型
|
|
|||||
|
鏈條速度V(米/秒)
|
0.16 | |
|
|
||
| 0.20 | |
|
|
|
||
| 0.25 | |
|
|
|
||
| 0.32 | |
|
|
|
||
|
輸送量Q(米3/時)
|
11-22 | 15-30 | 23-46 | 46-74 | ||
|
電動機功率(千瓦)
|
1.5 | |
|
|||
| 2.2 | |
|
|
|||
| 3.0 | |
|
|
|||
| 4.0 | |
|
|
|||
| 5.5 | |
|
|
|
||
| 7.5 | |
|
|
|
||
| 11/10 | |
|
|
|||
| 15/13 | |
|
|
|||
| 18.5/17 | |
|
||||
| 22 | |
|||||
| 30 | |
|||||
|
大輸送高度H(米)
|
<30
|
|||||
|
安裝角度
|
300 650 600 900
|
|||||
|
（三）MZ型刮板輸送機型號及參數
|
|
MZ型埋刮板輸送機主要參數: |
|
型號
|
MZ16 | MZ20 | MZ25 | ||
|
垂直段機槽寬度B(毫米)
|
160 | 200 | 250 | ||
|
垂直承載段機槽高度h毫米
|
120 | 130 | 160 | ||
|
垂直空載段機槽高度h毫米
|
130 | 140 | 170 | ||
|
刮板鏈條
|
鏈條節距t(毫米)
|
100 | 125 | 160 | |
|
鏈條型式和代號
|
模鍛鏈 |
模鍛鏈 DL12.5 |
模鍛鏈 DL16 |
||
|
刮板型式和代號
|
V型 | V1型 | V2型 | ||
|
鏈條速度U(米/分)
|
0.16 | |
|
||
| 0.20 | |
|
|
||
| 0.25 | |
|
|
||
| 0.32 | |
|
|
||
|
輸送量Q(米/時)
|
11-22 | 15-30 | 29-46 | ||
|
電動機功率(千瓦)
|
3.0 | |
|
||
| 4.0 | |
|
|
||
| 5.5 | |
|
|
||
| 7.5 | |
|
|
||
| 11/10 | |
|
|
||
| 15/13 | |
|
|
||
| 18.5/17 | |
|
|||
| 22 | |
|
|||
| 30 | |
||||
|
刮板輸送機 大輸送高度H(米)
|
<20
|
||||
|
上水平部分 大長度(米)
|
<30
|
||||
刮板輸送機型號，刮板輸送機報價，刮板輸送機價格，刮板輸送機安裝圖，刮板輸送機外形圖，刮板輸送機應用等眾多問題，請來電咨詢：0317-5669112
